東營(yíng)作為油田及沿海城市，鋼結(jié)構(gòu)面臨鹽霧、潮濕、工業(yè)大氣等多重腐蝕環(huán)境，其防腐需結(jié)合環(huán)境特點(diǎn)制定措施，并把控施工關(guān)鍵環(huán)節(jié)。以下是具體內(nèi)容：

一、針對(duì)環(huán)境的防腐措施

- 鹽霧與潮濕環(huán)境應(yīng)對(duì)：

東營(yíng)臨近渤海，空氣中鹽分含量高，且濕度較大，易引發(fā)鋼結(jié)構(gòu)電化學(xué)腐蝕。需采用高耐鹽霧涂料體系，如環(huán)氧富鋅底漆（含鋅量≥80%）+環(huán)氧云鐵中間漆+氟碳面漆，形成致密防護(hù)層，阻隔水汽和氯離子滲透。對(duì)于長(zhǎng)期接觸水或潮濕土壤的鋼結(jié)構(gòu)（如儲(chǔ)罐支架、管廊基礎(chǔ)），可額外結(jié)合陰極保護(hù)（犧牲陽(yáng)極或外加電流法），減緩電化學(xué)腐蝕。

- 工業(yè)大氣腐蝕防護(hù)：

當(dāng)?shù)赜吞锛盎て髽I(yè)較多，大氣中可能含硫化物、粉塵等腐蝕性介質(zhì)。施工中需強(qiáng)化表面處理等級(jí)（達(dá)到Sa2.5級(jí)噴砂除銹），清除氧化皮、油污等雜質(zhì)，并選用耐化學(xué)性強(qiáng)的涂料，如改性環(huán)氧涂料或聚脲彈性體，提升對(duì)工業(yè)污染物的抵抗能力。

- 極端氣候適應(yīng)：

東營(yíng)夏季高溫、冬季低溫，溫差變化大，需選擇耐候性強(qiáng)的涂料（如聚氨酯面漆），確保涂層在溫度波動(dòng)下不易開(kāi)裂、剝落。戶外鋼結(jié)構(gòu)可增加涂層厚度（總干膜厚度≥200μm），并在涂層中加入紫外線吸收劑，延緩老化。

二、施工要點(diǎn)

- 表面處理：

這是防腐施工的基礎(chǔ)，直接影響涂層附著力。采用噴砂除銹，表面粗糙度控制在50-80μm，除銹后4小時(shí)內(nèi)必須涂覆底漆，避免二次銹蝕。若局部無(wú)法噴砂（如焊接接縫），可采用動(dòng)力工具除銹至St3級(jí)，確保無(wú)可見(jiàn)油脂、鐵銹及松散氧化皮。

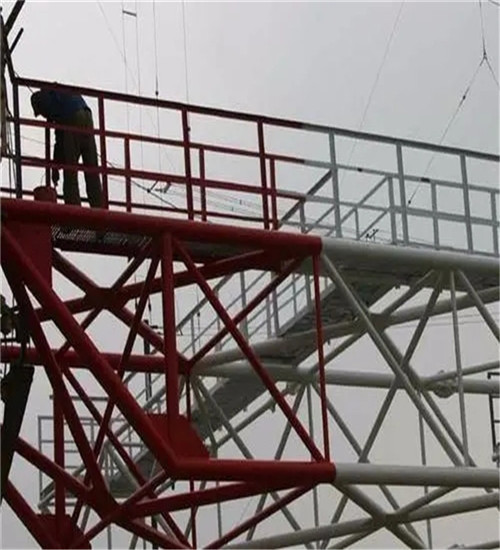

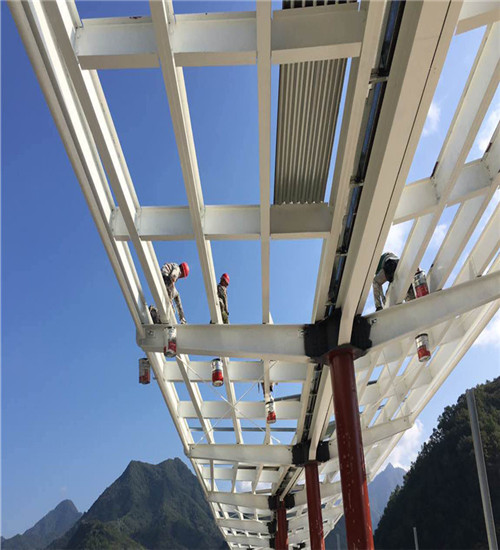

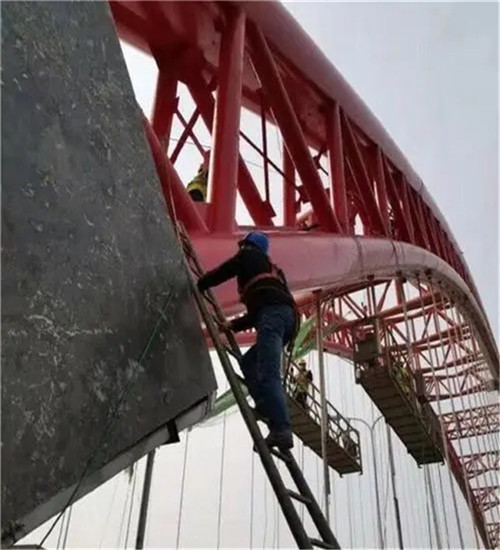

- 涂料施工控制：

- 底漆涂裝：環(huán)氧富鋅底漆需攪拌均勻，采用高壓無(wú)氣噴涂，確保涂層均勻，干膜厚度≥60μm，避免漏涂、針孔。

- 中間漆與面漆：中間漆（如環(huán)氧云鐵）主要增加厚度和屏蔽性，干膜厚度≥100μm；面漆需保證光澤和耐候性，氟碳或聚氨酯面漆干膜厚度≥40μm，涂覆時(shí)環(huán)境溫度控制在5-35℃，相對(duì)濕度≤85%，雨雪天氣禁止施工。

- 焊接部位特殊處理：

鋼結(jié)構(gòu)焊接處易產(chǎn)生應(yīng)力集中和縫隙腐蝕，需打磨焊道至光滑過(guò)渡，去除焊渣和飛濺物，先涂刷專用修補(bǔ)漆（如鋅含量高的冷噴鋅），再按常規(guī)涂層體系施工，確保焊縫處防護(hù)到位。

- 質(zhì)量檢測(cè)：

施工后需檢測(cè)涂層厚度（用測(cè)厚儀，每10㎡至少測(cè)3點(diǎn)）、附著力（劃格法，附著力≥5MPa），并檢查有無(wú)氣泡、開(kāi)裂等缺陷。對(duì)于隱蔽部位（如鋼結(jié)構(gòu)與混凝土接觸處），需在封閉前進(jìn)行專項(xiàng)檢查，避免遺漏腐蝕隱患。

- 安全與環(huán)保：

涂料施工時(shí)需通風(fēng)換氣，避免溶劑揮發(fā)物聚集（如環(huán)氧涂料含苯類溶劑），作業(yè)人員佩戴防毒面具和防護(hù)手套。剩余涂料及廢棄物需按危廢處理，防止污染土壤和水體，符合東營(yíng)當(dāng)?shù)丨h(huán)保要求。

通過(guò)針對(duì)性的環(huán)境防護(hù)措施和嚴(yán)格的施工控制，可有效提升東營(yíng)地區(qū)鋼結(jié)構(gòu)的防腐壽命，減少因腐蝕導(dǎo)致的安全隱患和維護(hù)成本。
